水雨情监测是水利信息化领域最为普遍的监测站之一。对项目实施方来讲，最关心的是如何让安装施工省时省力、如何不再费心协调各种设备接口和数据协议对接、如果降低运维成本，不去现场也可以对设备进行调试、维护和升级。我们的回答是：一体化、高集成、整体交付！

  为此，我们推出了以一体化雷达水位计(RD-300-CR)为核心数据终端的一体式水位、雨情、图像站。该系统集太阳能供电、RTU以及水位（可内置水位流量关系）、雨量、图像、气象、水质等参数于一体，构建了完整的多要素一体化在线监测站。图像文字叠加，图像与数据一体呈现，可同时向多个中心站上传现场图像和监测数据。

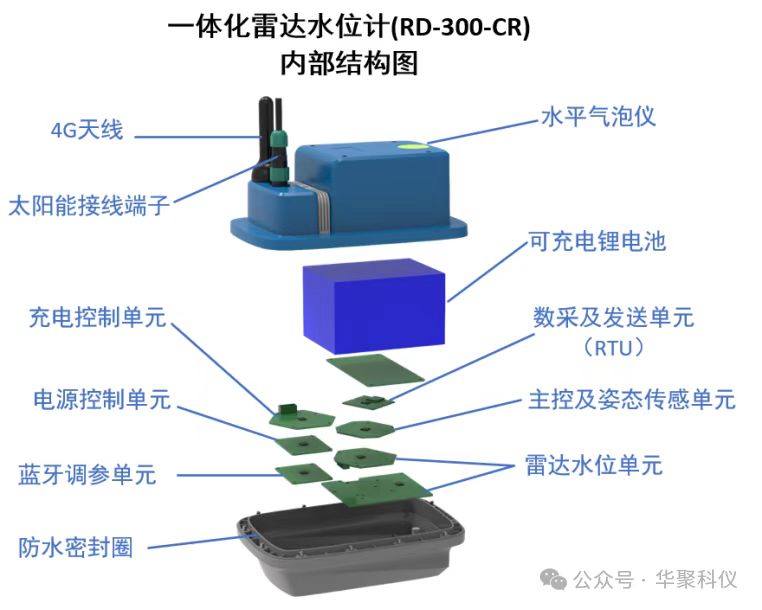

  作为该系统的核心设备一体化雷达水位计(RD-300-CR),其采用了高集成度、模块化设计，内置了丰富的功能单元：
  · 太阳能充电控制器
  · 可充电锂电池（也可选一次性锂电池）
  · RTU (GPRS/2G/3G/4G/NB-IOT、LORA)
  · RS485/Modbus管理器(多种传感器即插即用)
  · 图像采集管理器
  · 蓝牙
  · 角度传感器
  · 环境温度传感器
  · 雷达水位计（最大量程至120米）

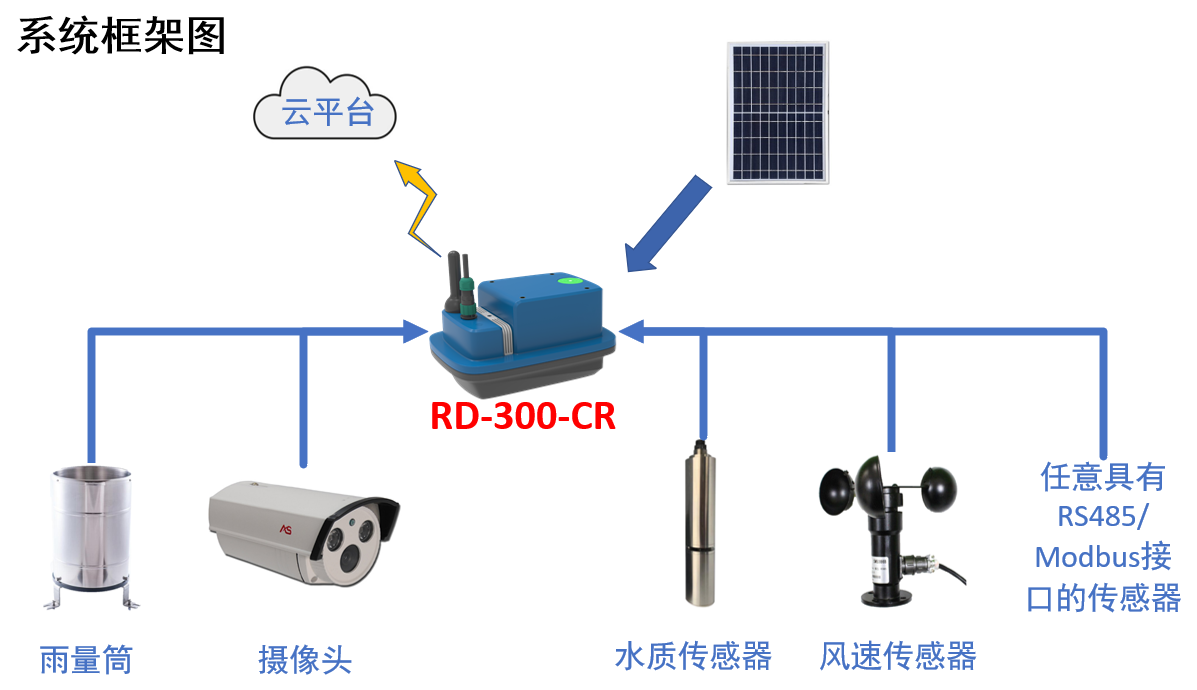

系统结构

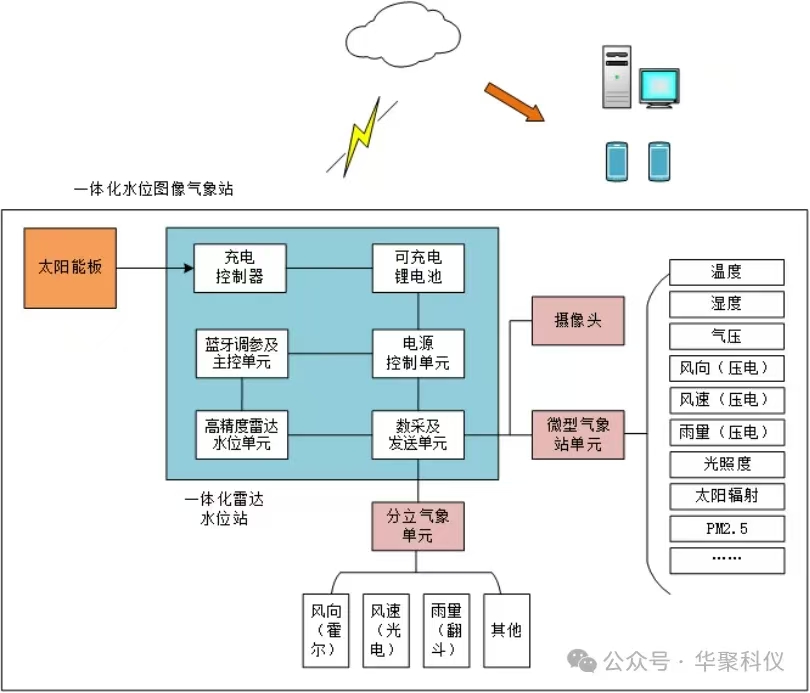

  一体式水位、雨情、图像站由几部分构成：一体化雷达水位站作为系统的主控部件，其内部集成了充电控制器、可充电锂电池、电源控制板、数据采集发送等单元；该一体化雷达水位站实现整个监测站的供电和数据传输，外延扩展了摄像头、雨量桶、水质传感器、微型气象站（气象参数也可以采用传统分立式气象传感器），将各外延部件的参数统一采集之后，连同水位相关信息，按照水文监测数据通讯规约SL651、水资源监测数据通讯规约SZY206要求或其他定制协议要求，将监测数据和图像上传到云端服务器。

  远端的设备管理平台软件，进行各个站点的设备管理，现场查看，数据呈现和汇总，也可以通过手机APP随时进行上述查询，因而方便用户进行网格化、信息化管理；另外，该系统还可以按照用户需要，增加其他参数或者控制等功能。



系统特点

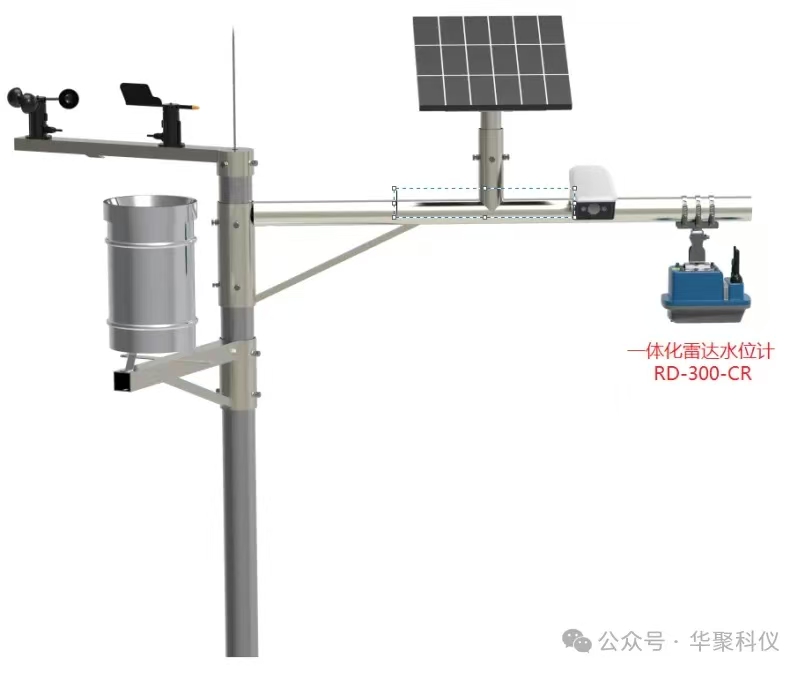

1. 集成度高，构造紧凑、轻巧，一杆安装，方便实施；

2. 多种传感器预先配置，现场可即插即用，数据调试方便快捷；

3. 图片文字叠加，图文数据支持定时、加报、召测等多种上传方式；

4. 通过手机APP即可本地蓝牙调试，又可远程维护升级；

5. 通过Web端服务器管理平台可以方便的进行各个站点的数据信息管理，数据统计，维护升级等功能；

6. 支持GPRS/2G/3G/4G/NB-IOT、LORA等多种通信方式， 可至少向4个中心站分发水位、图片、报警和状态信息等数据，支持数据补发功能，符合SL651、SZY206、 HJ212、MQTT及定制协议；

7. 核心设备RD-300-CR内置RTU、可充电锂电池以及太阳能控制器，整体布局紧凑简洁，无需配置设备箱，现场安装工作量极少；

8. 采用非接触式雷达水位计测量水位（内置水位流量关系）、安全低损、少维护、不受泥沙等影响；

9. 供电电路采用防反接、防雷保护设计；

10. 全防水设计，适合野外使用。

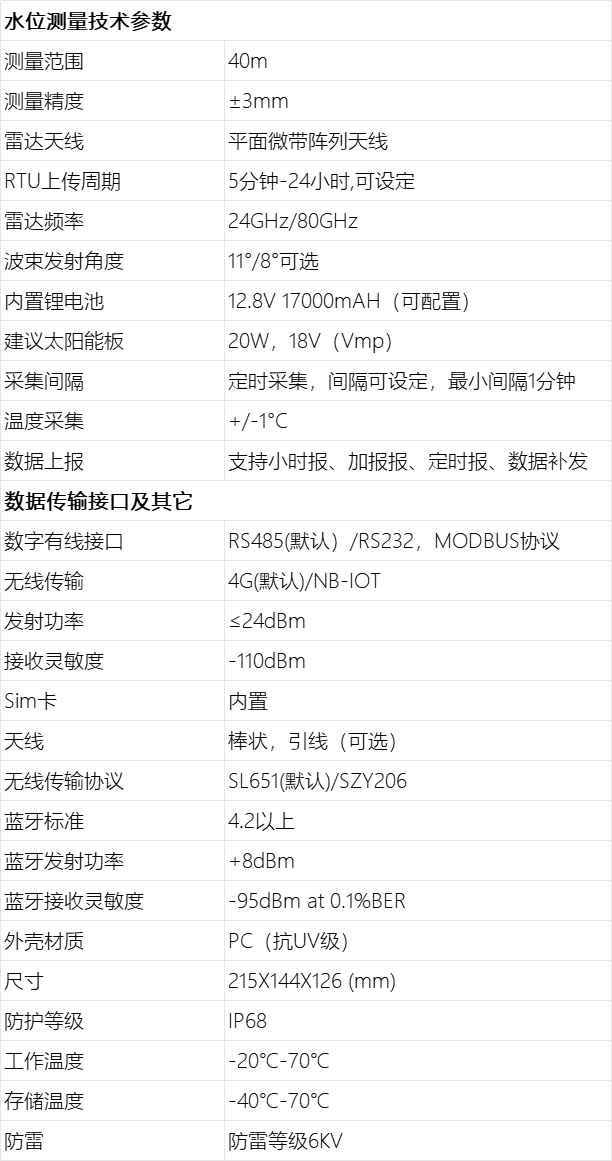

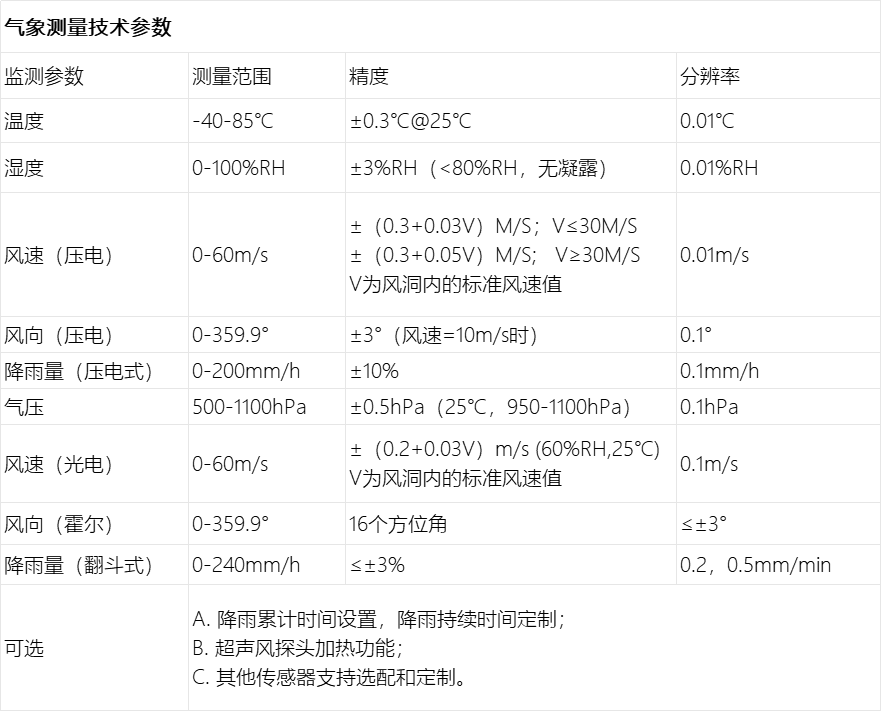

技术参数

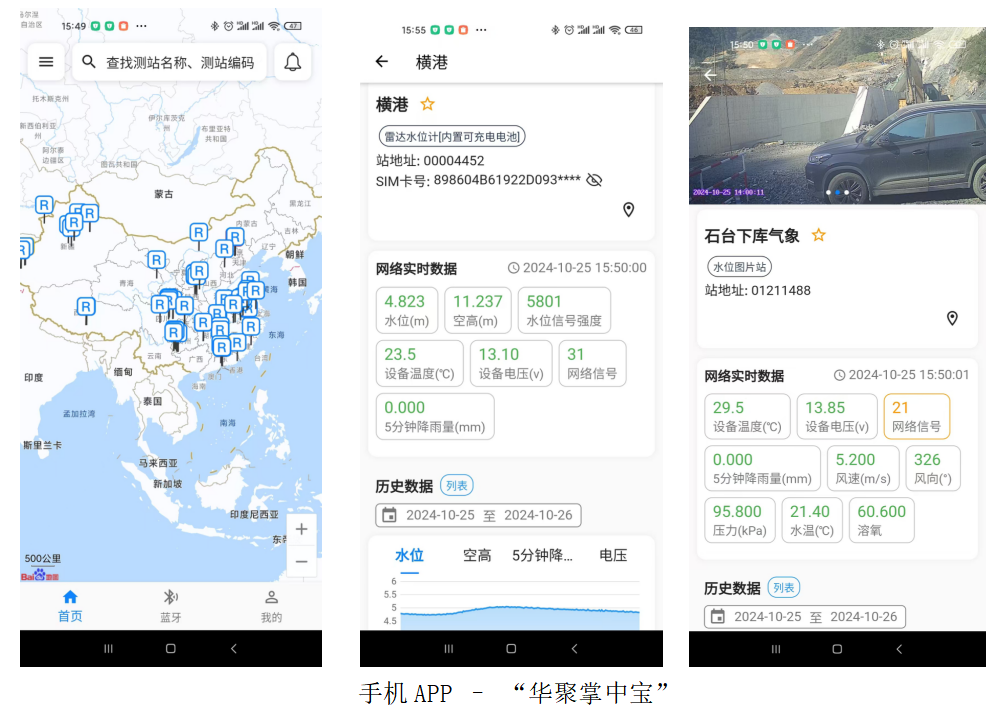

Webd端服务器管理平台及手机APP

  通过Web端服务器管理平台可以方便的进行各个站点的信息管理，数据统计，现场查看等功能实现；同时也可以用手机APP实现数据查看、设备管理维护等功能。

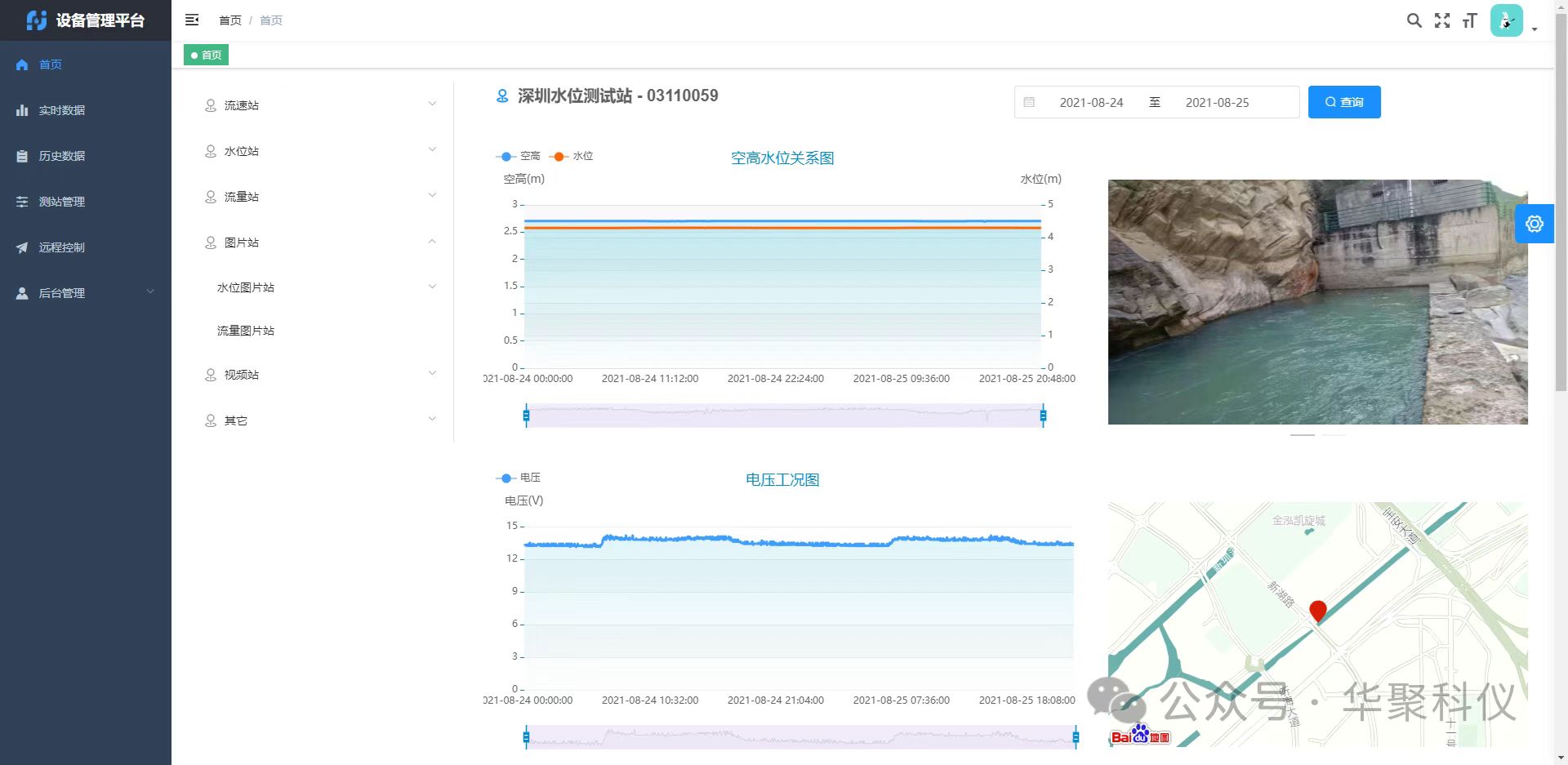

                                                    Web端服务器管理平台


应用领域

江河、湖泊、水库、防汛等水文、气象监测
城市防洪、内涝等水位、气象监测
山区暴雨性洪水、预警监测
重点区域气象监测等

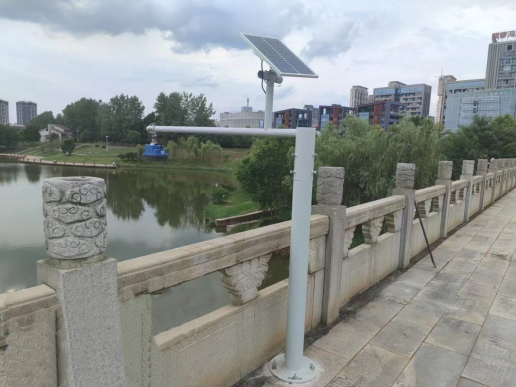

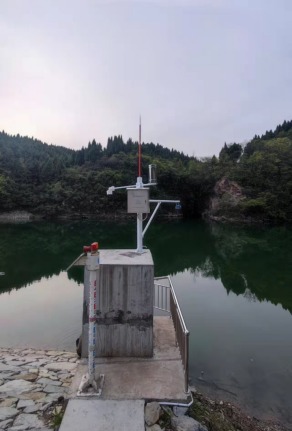

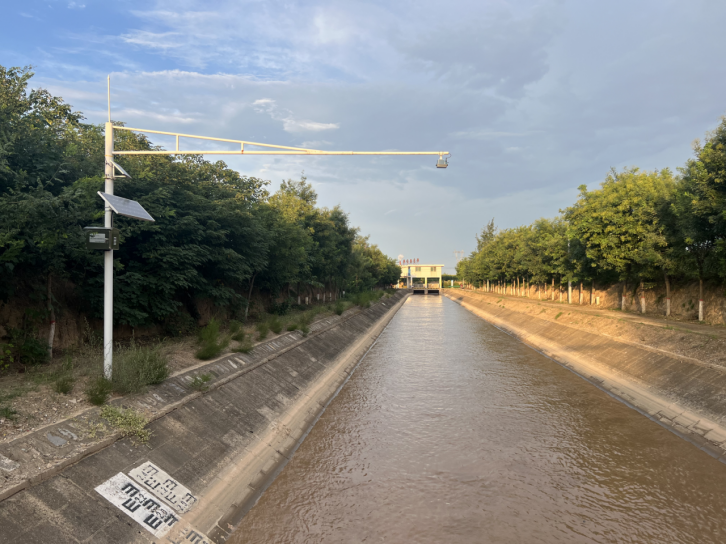

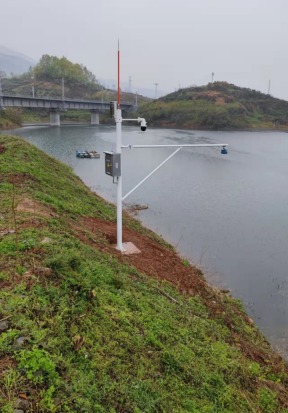

工程案例

农场气象数据监测，河流水位图片监测等。
