深圳市华聚科学仪器有限公司

HJ-UT-B系列
超声波时差法明渠流量计

HJ-UT-B 系列超声波时差法明渠流量计，是由深圳市华聚科仪有限公司自主设计开发的一款高性能超声波流量计。

尺寸：可定制
测速范围(m)：±0.01 m/s ~ ±5m/s
测流层数：1层~8层，可支持定制更多层数

资料下载

产品简介产品特点技术参数安装方式应用领域应用场景

产品简介
—

HJ-UT-B 系列超声波时差法明渠流量计，是由深圳市华聚科仪有限公司自主设计开发的一款高性能超声波流量计。该流量计基于时差法测量原理，采用开放式结构，适用于水利、灌区等干、支流的精确测流产品。产品包含超声测流单元、雷达液位单元，通过分层速度和液位数据，准确测量水流量。产品还可非常方便的连接RTU、锂电池、太阳能充电器等设备，实现水位、流量数据的存储和实时上传。产品测量精度高，可靠性高，维护简单。

产品特点
—

测量范围宽：可测量 ±0.01m/s-±5m/s 的范围；

换能器结构可靠：水流顺畅不易挂异物，可靠抵御洪水避免损坏；

稳定性高：集成数据处理算法，水流流态，杂质对结果无影响；

扩展性强：连接 RTU 和锂电池，太阳能充电器，可方便供电，数据实时上传；

工业级可靠性：关键部件采用高性能，高可靠性工业器件，使用寿命长；

测量精确：低噪声测量电路搭配流态拟合算法，测量全范围误差小于标准要求；

安装简单：根据现场环境定制生产，现场免校准，无需连线，手机蓝牙即可配置完成；

设备维护简单：可支持远程状态检测，设备升级，故障诊断；也可以通过现场蓝牙连接维护。

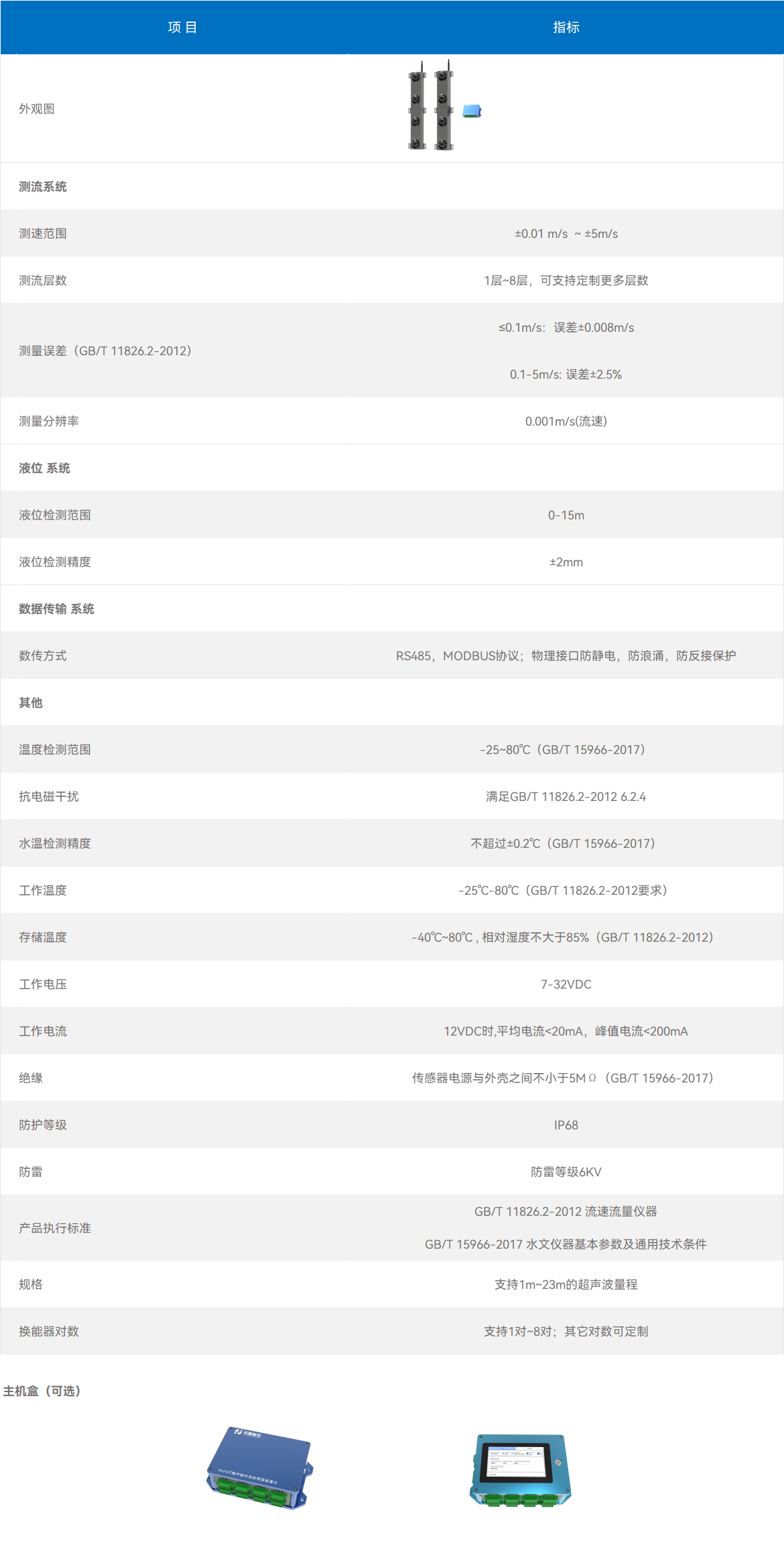

技术参数
—

B型测箱

型号	RD-300	RD-300-R
外观图
尺寸	215×144×126(mm)
外壳材质	防紫外线ASA
测量范围(m)	15/40m/70m/110m
盲区	20cm（默认）
测量精度	±3mm， ±0.05%FS
分辨率	1mm
角度传感器精度	±0.1 °
雷达天线	平面微带阵列天线
测量持续时间	0-180s可设定
测量间隔	1-18000s可调
雷达频率	24GHz/80GHz
波束角	11 °/8 °
蓝牙调参	蓝牙标准 4.2以上,发射功率 +8dBm,接收灵敏度 -95dBm at0.1%BER
数字接口	RS485(默认）/RS232（选配）/SDI12(选配)/MODBUS协议
模拟输出	4-20mA(可选)
工作温度	-35℃-70℃
存储温度	-40℃-70℃
防护等级	IP68
防雷等级	6KV
工作电压	7-32VDC（默认）5.5-32VDC（可选）
工作电流 (@DC12V	工作模式≤35mA；休眠模式≤1mA	工作模式： ≤40mA 数据上传： ≤60mA 休眠状态： ≤1mA
RTU上传周期	不适用	5分钟-24小时，可设定
无线传输	不适用	4G（默认)/NB-IOT/LORA
发射功率	不适用	≤24dBm
接收灵敏度	不适用	≤110dBm
Sim卡	不适用	内置
天线	不适用	棒状，引线（可选）
无线传输协议	不适用	SL651 (默认)/SZY206/MQTT/其他定制

安装方式
—

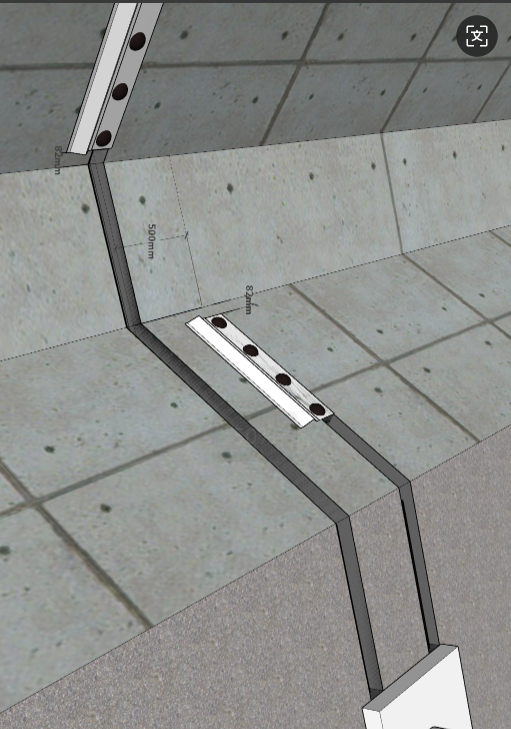

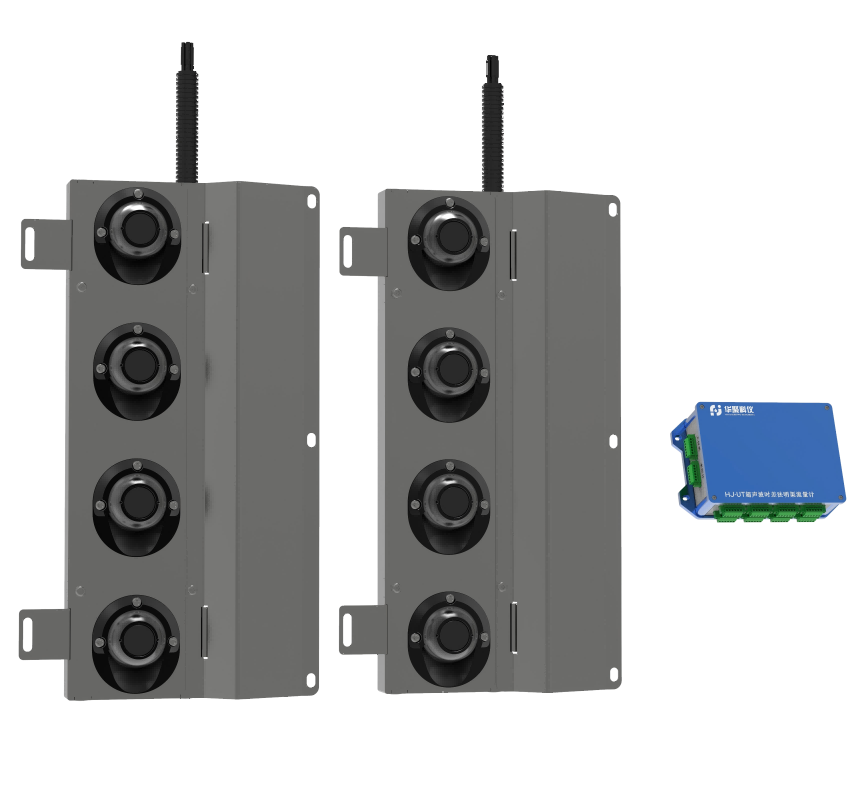

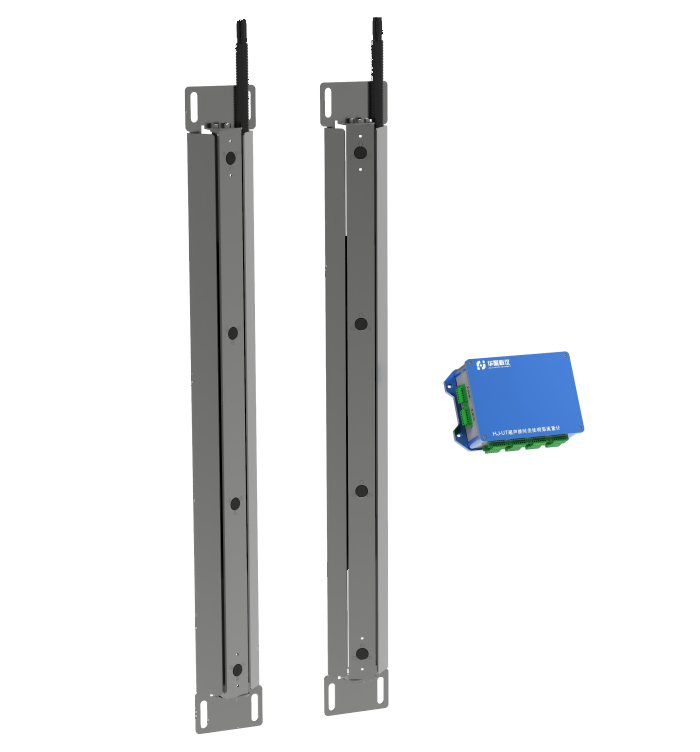

HJ-UT-BxxSE嵌入式安装，适用于梯形、矩形渠道

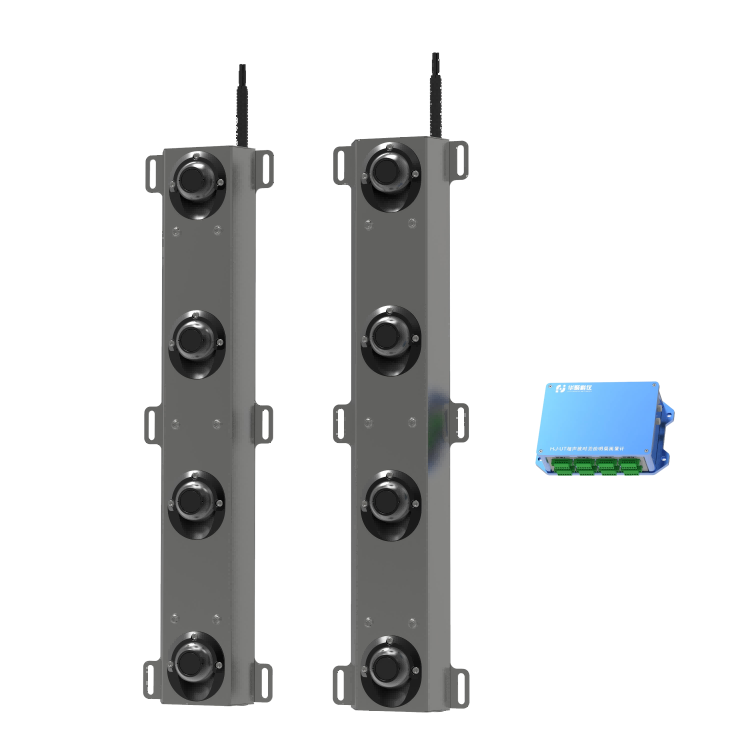

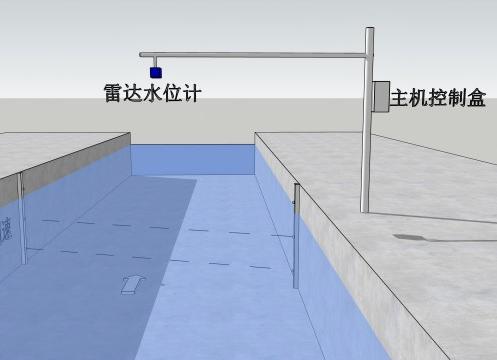

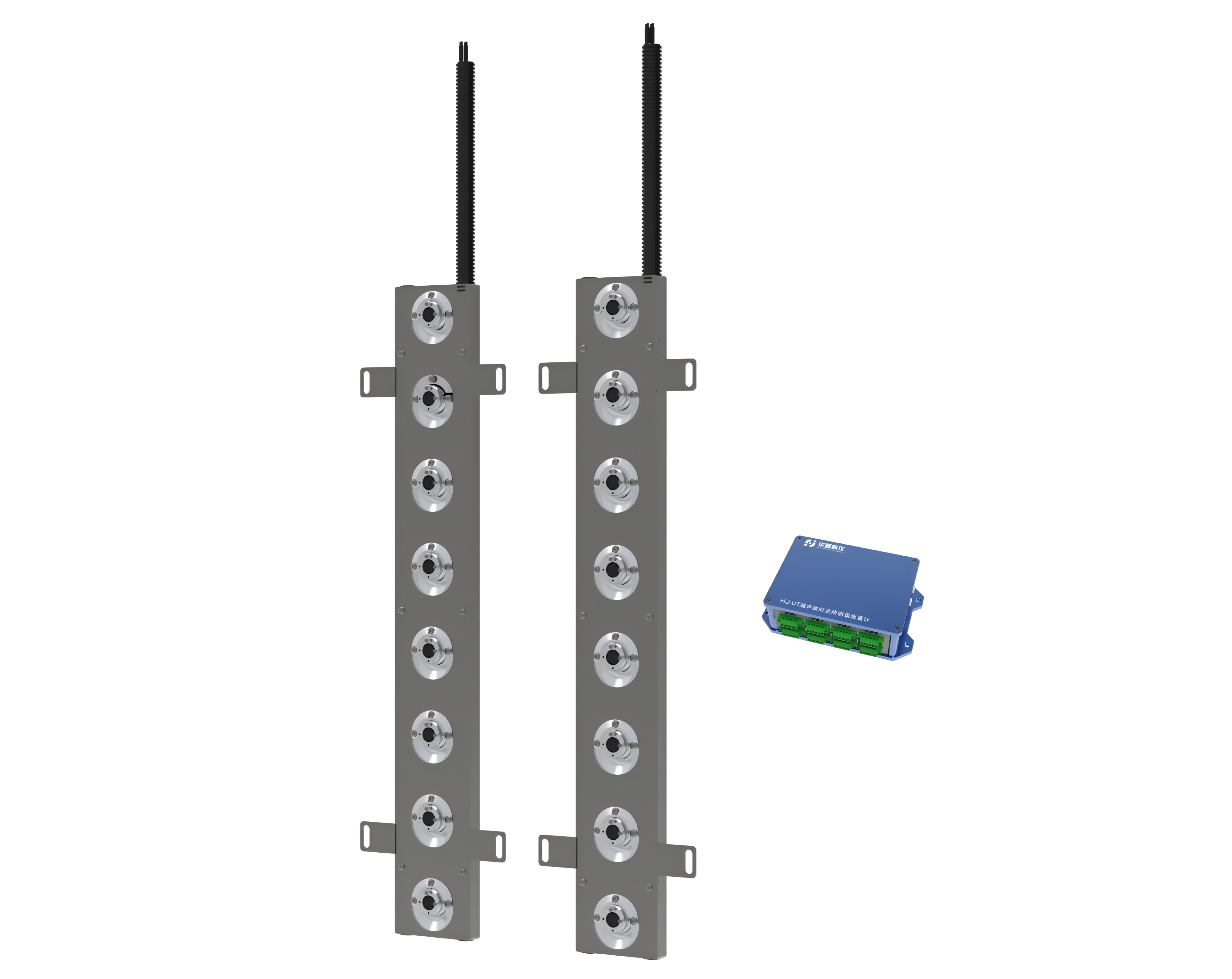

HJ-UT-Bxxu 系列，适用于矩形中小渠道

应用领域
—

水利，农业，灌区等的明渠，闸口流量测量监测；

城市排水的流量测量监测。

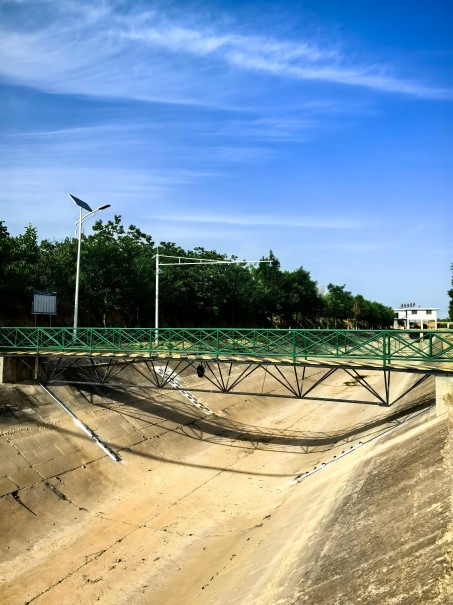

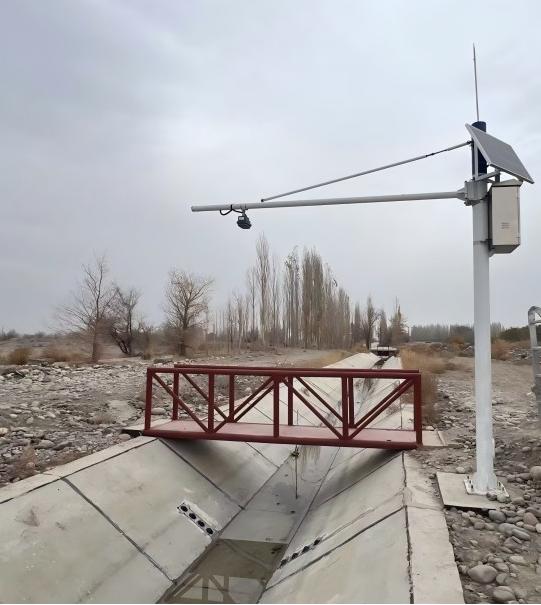

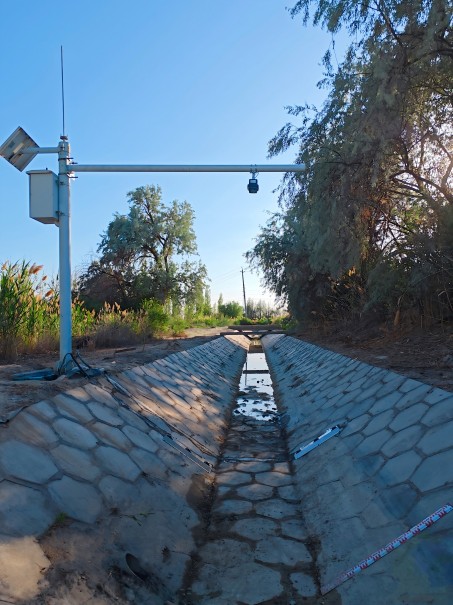

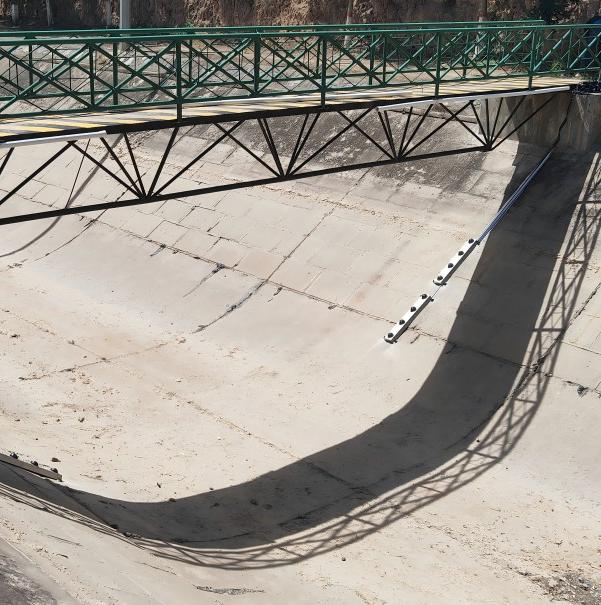

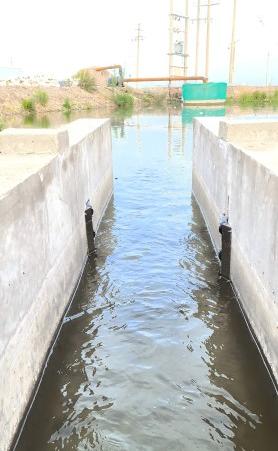

应用场景
—
