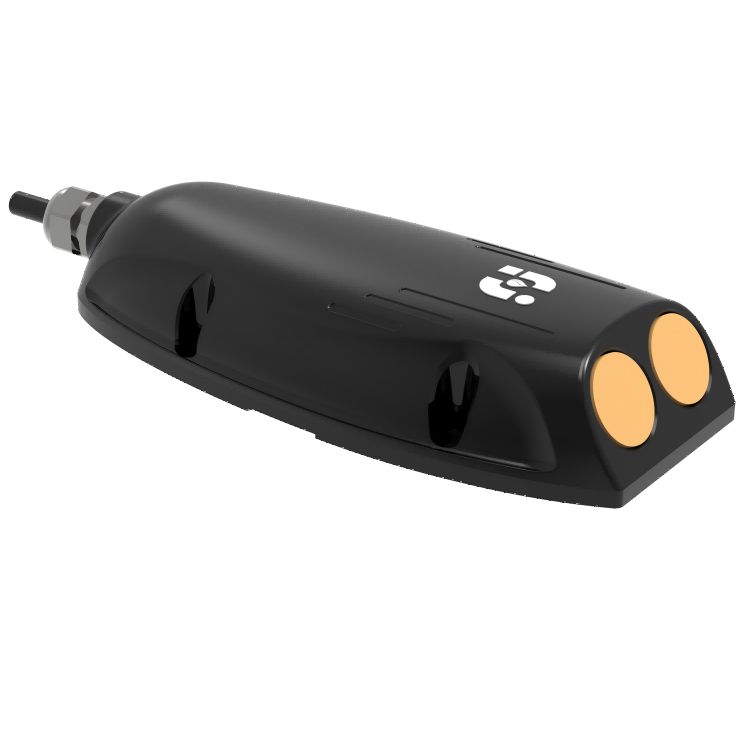

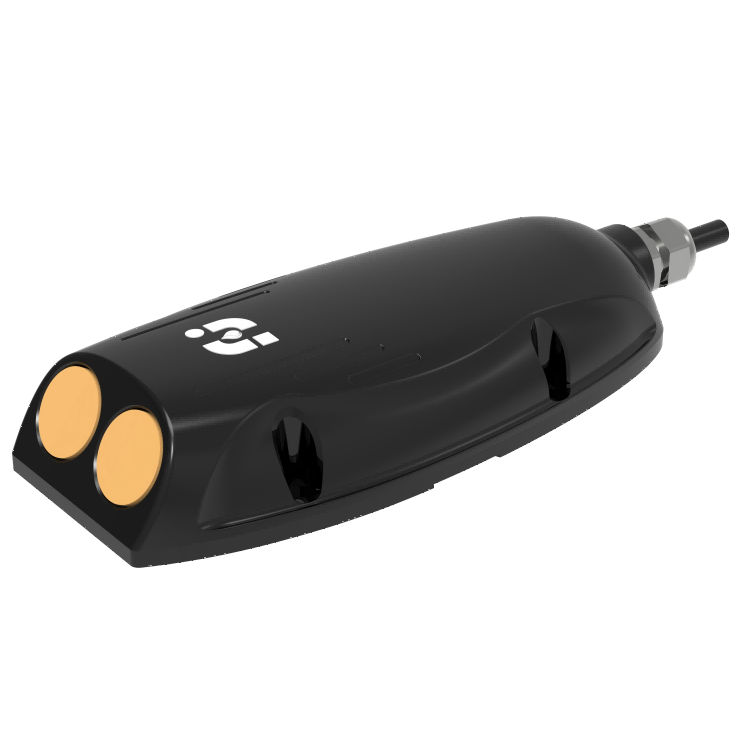

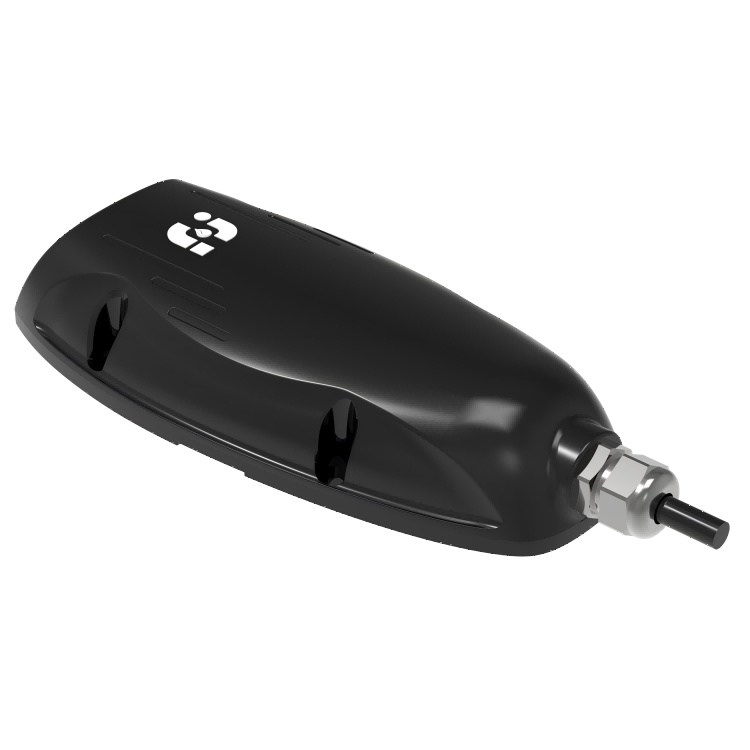

HJ-UD-A系列超声波多普勒流速流量仪

HJ-UD-A 系列超声波多普勒流速流量仪，是由深圳市华聚科仪有限公司自主设计开发的一款高性能固定式流速流量测量产品，其基本原理是测量水流速度和水位（面积），并计算出水流断面的流量。

尺寸（mm）：159*76*30
流速范围（m）：±0.02m/s~ ±5m/s
水位量程（m）：0~ 10m

产品简介产品特点技术参数应用领域应用场景

产品简介
—

HJ-UD-A 系列超声波多普勒流速流量仪，是由深圳市华聚科仪有限公司自主设计开发的一款高性能固定式流速流量测量产品，其基本原理是测量水流速度和水位（面积），并计算出水流断面的流量。

产品特点
—

双模测量：1）监控测量：高穿透点测量，多点大范围高精度测速；2）扫描测量：毫秒级连续快速测量出数，反应流速波动；

支持超低流速模式：最低到 0.005m/s 的流速测量；

测量精确：产品采用双高频高灵敏度换能器，配合低相噪发射和接收电路，实现了流速信息高精度检测，同时内置高精度温度传感器实时检测水温并修正水声参数，保障各种场景测量精度；

体积小巧，可靠耐用：外观尺寸小，流线形机身设计，使用过程中不易挂异物，对水流流态影响小；机身全密封设计，采用耐腐蚀的高强度塑胶，可靠耐用。

技术参数
—

1736837240759

型号	RD-300	RD-300-R
外观图
尺寸	215×144×126(mm)
外壳材质	防紫外线ASA
测量范围(m)	15/40m/70m/110m
盲区	20cm（默认）
测量精度	±3mm， ±0.05%FS
分辨率	1mm
角度传感器精度	±0.1 °
雷达天线	平面微带阵列天线
测量持续时间	0-180s可设定
测量间隔	1-18000s可调
雷达频率	24GHz/80GHz
波束角	11 °/8 °
蓝牙调参	蓝牙标准 4.2以上,发射功率 +8dBm,接收灵敏度 -95dBm at0.1%BER
数字接口	RS485(默认）/RS232（选配）/SDI12(选配)/MODBUS协议
模拟输出	4-20mA(可选)
工作温度	-35℃-70℃
存储温度	-40℃-70℃
防护等级	IP68
防雷等级	6KV
工作电压	7-32VDC（默认）5.5-32VDC（可选）
工作电流 (@DC12V	工作模式≤35mA；休眠模式≤1mA	工作模式： ≤40mA 数据上传： ≤60mA 休眠状态： ≤1mA
RTU上传周期	不适用	5分钟-24小时，可设定
无线传输	不适用	4G（默认)/NB-IOT/LORA
发射功率	不适用	≤24dBm
接收灵敏度	不适用	≤110dBm
Sim卡	不适用	内置
天线	不适用	棒状，引线（可选）
无线传输协议	不适用	SL651 (默认)/SZY206/MQTT/其他定制

应用领域
—

箱涵、地下管网、排水口等流量监测；

明渠、河道、管道等流量监测。

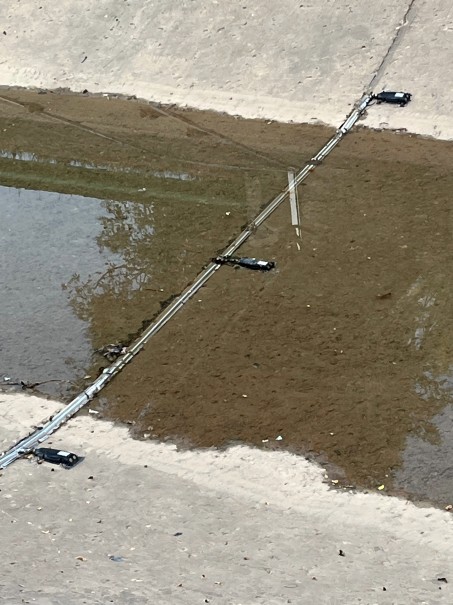

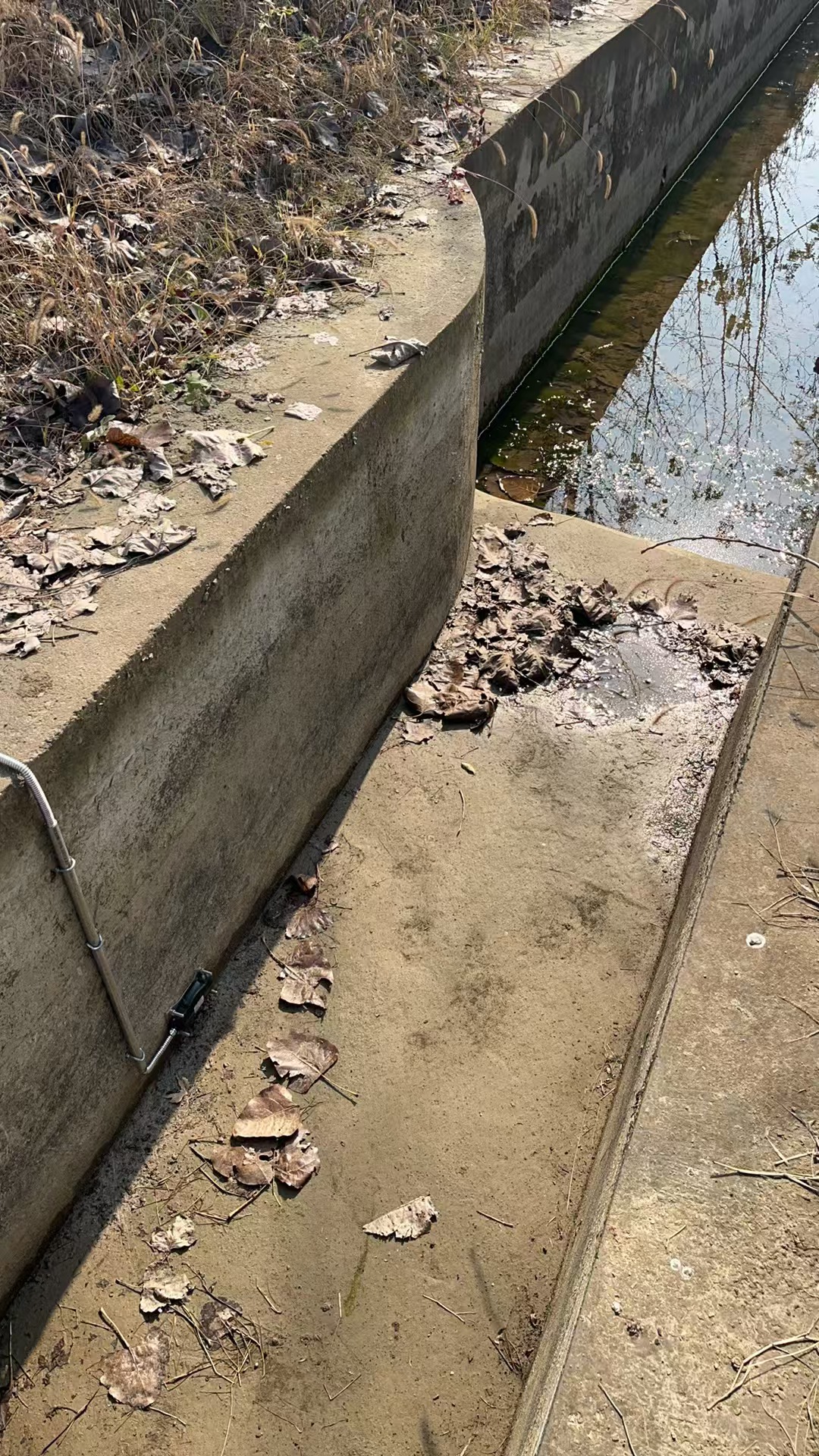

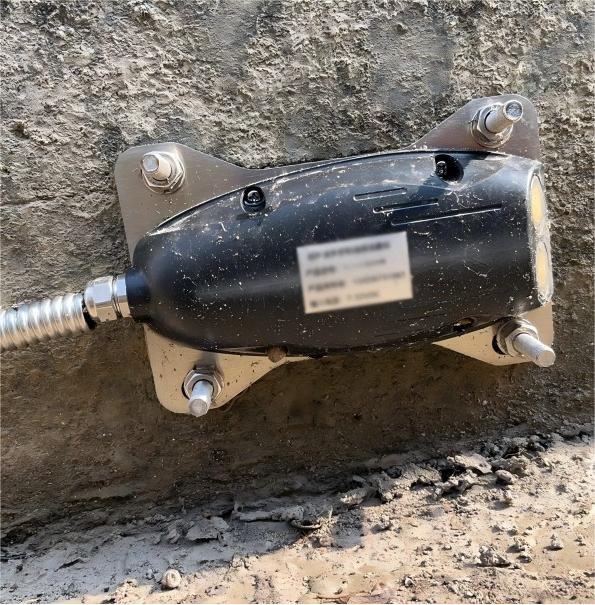

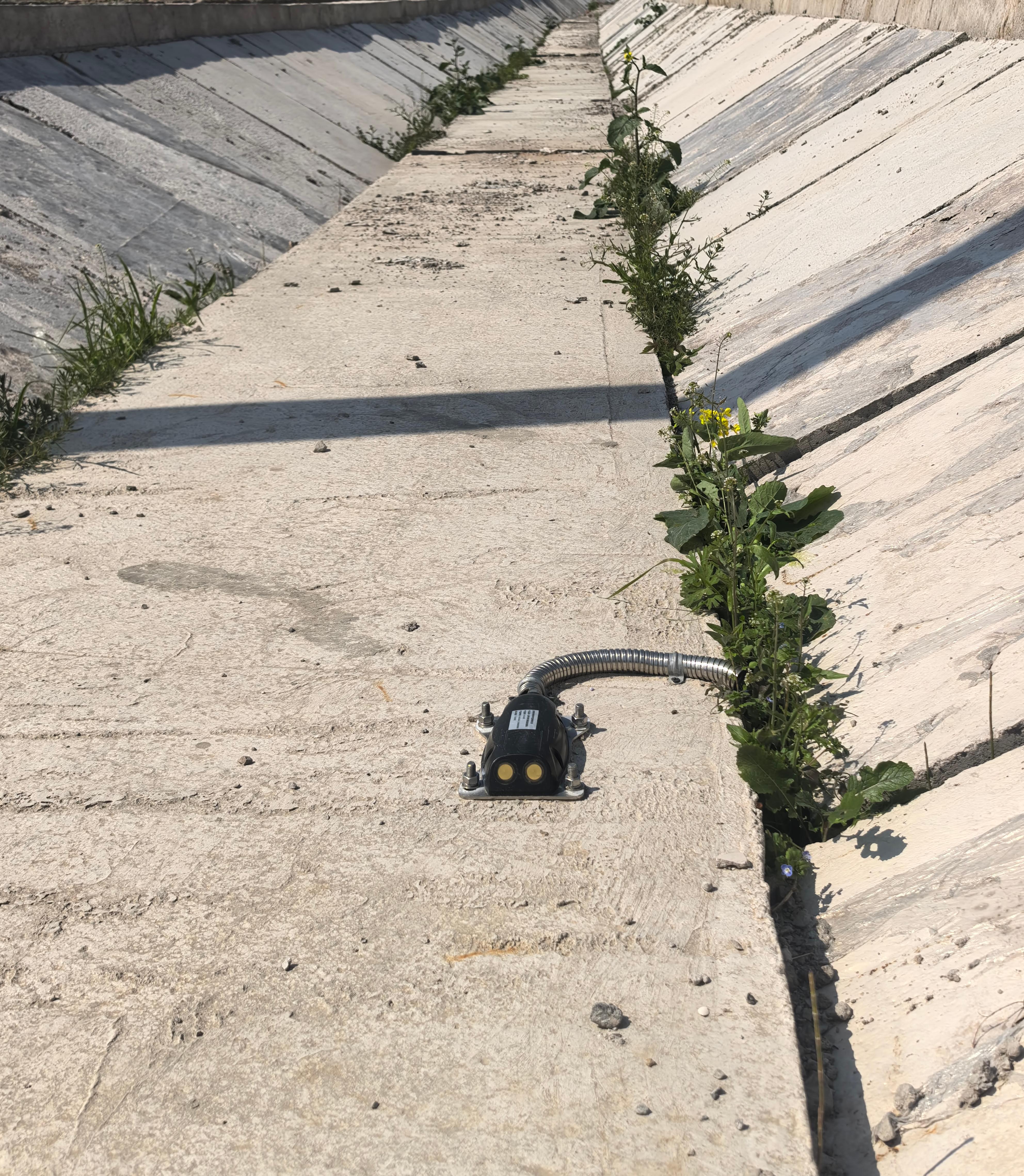

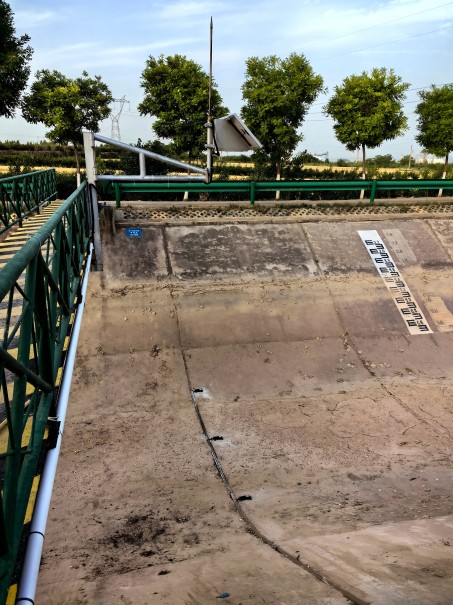

应用场景
—
