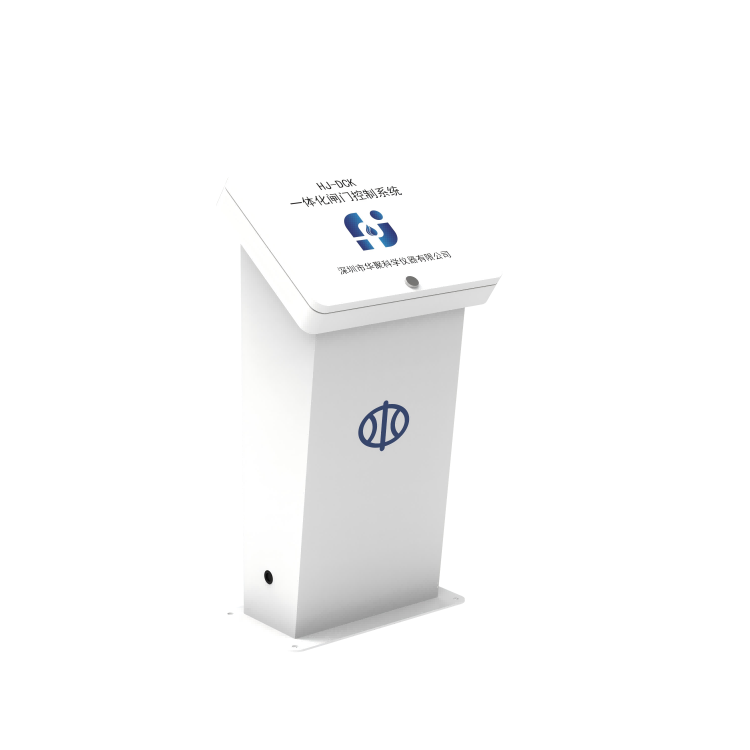

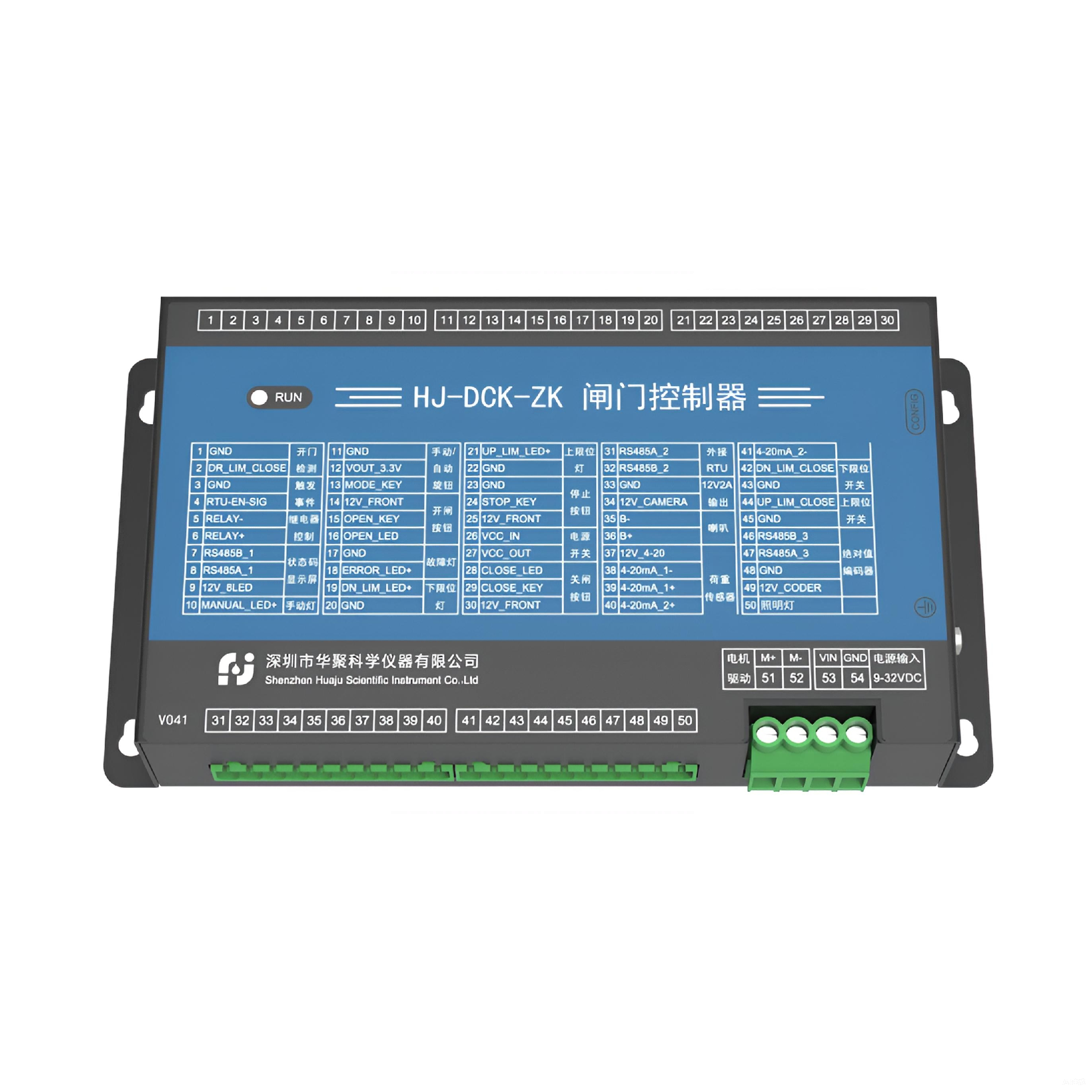

HJ-DCK 系列
测控一体化闸门系统

HJ-DCK 产品系列是深圳华聚科仪自主研发的具有自主知识产权的测控一体闸门控制系统。该系统集自动化、智能化、信息化于一体，提供手动、自动闸控控制调节功能，可外接闸前、闸后水位、流量监测传感器设备，提供远程实时数据监测、闸门控制等功能。

供电方式：直流/交流

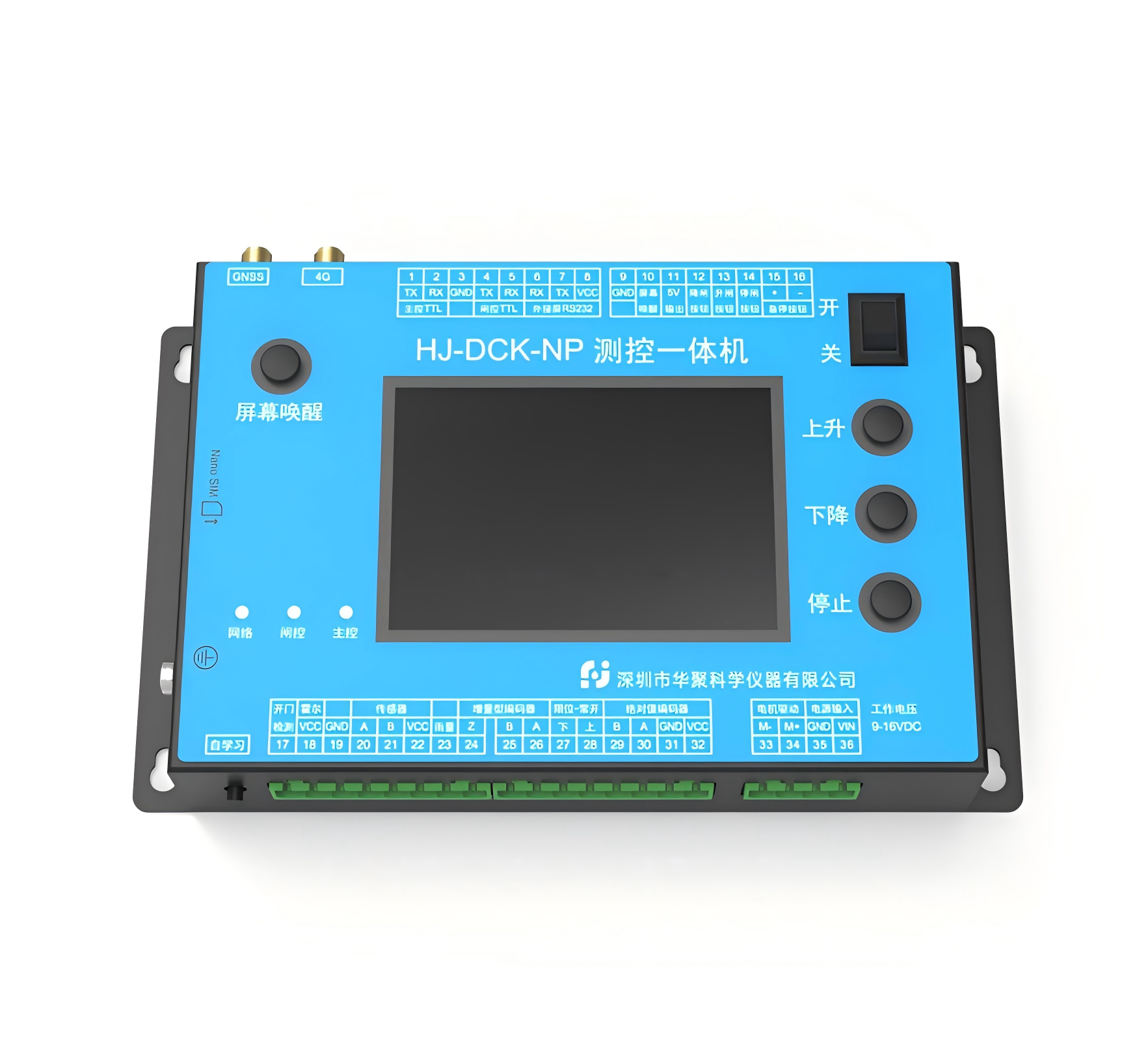

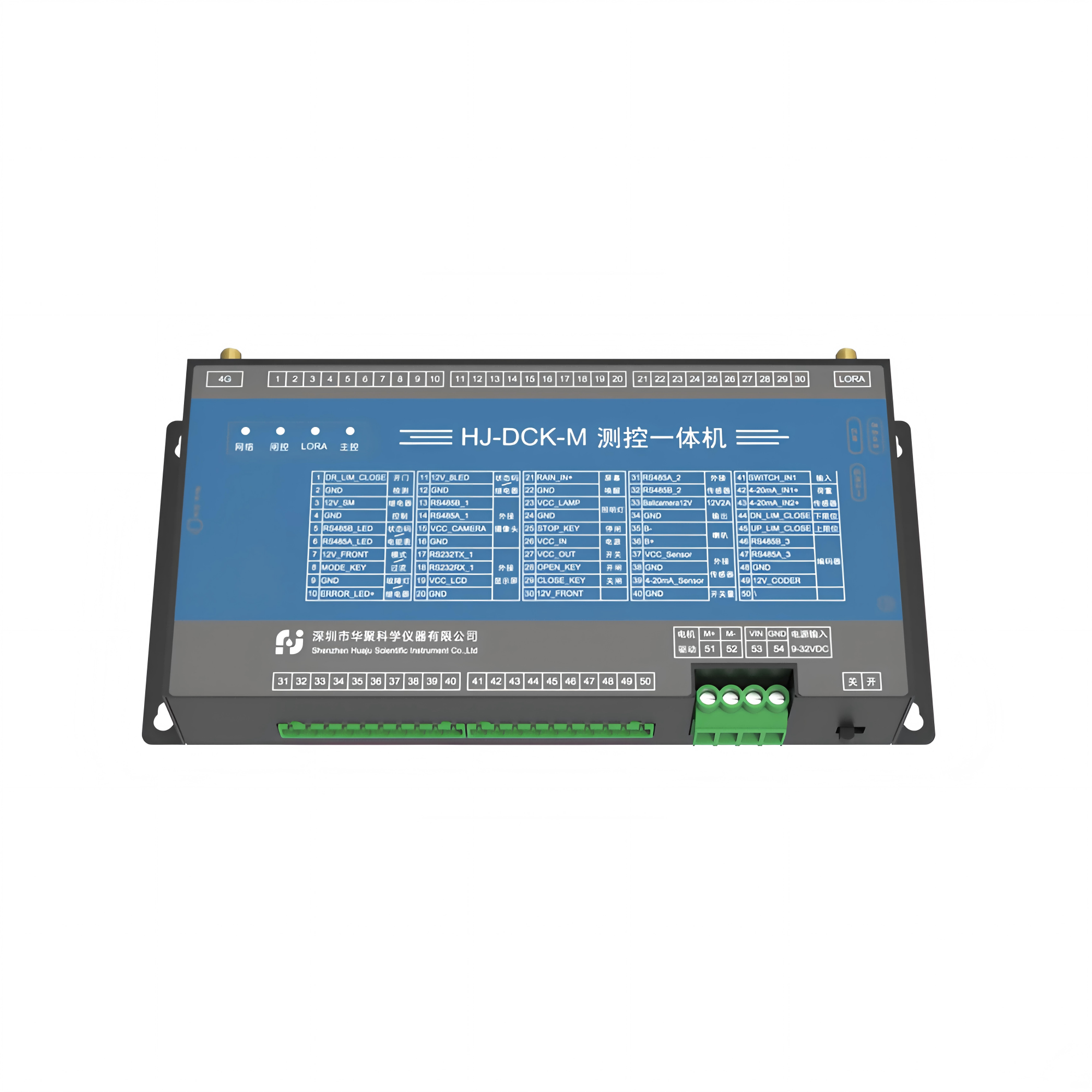

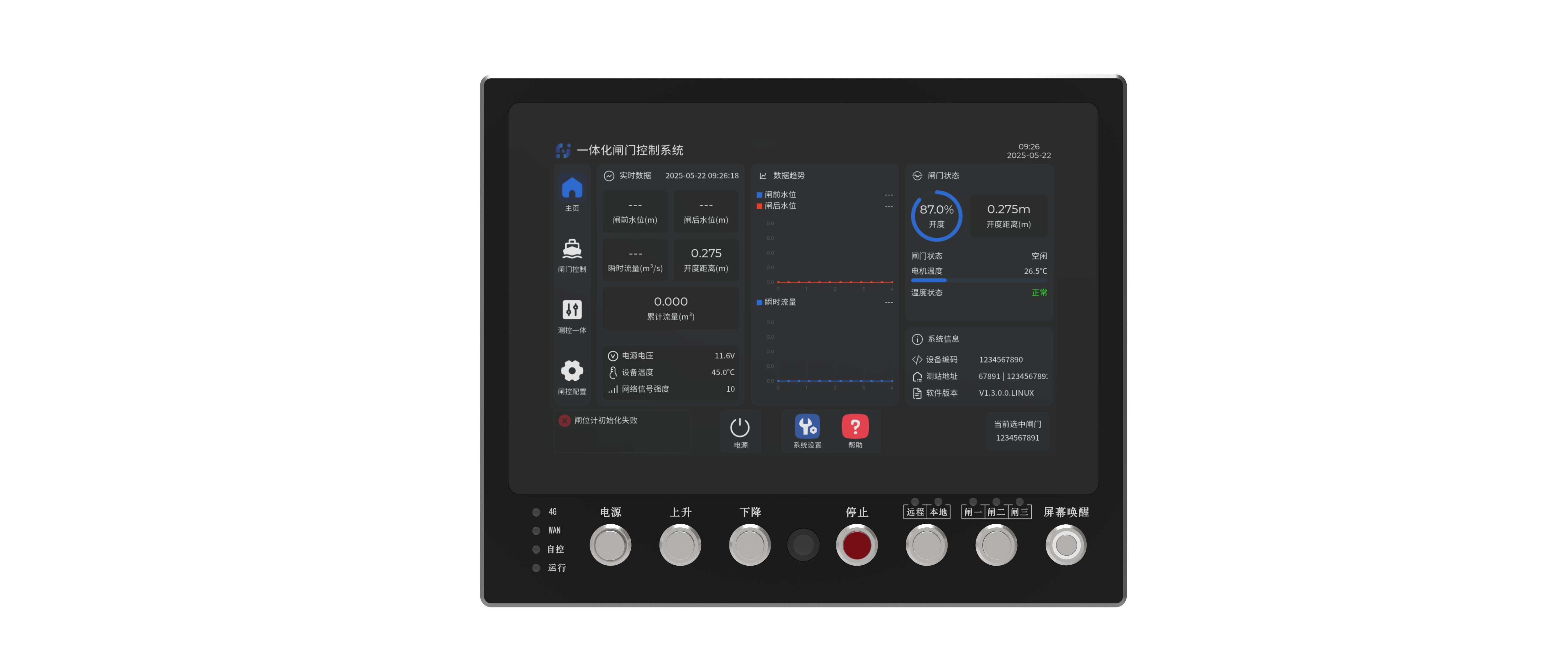

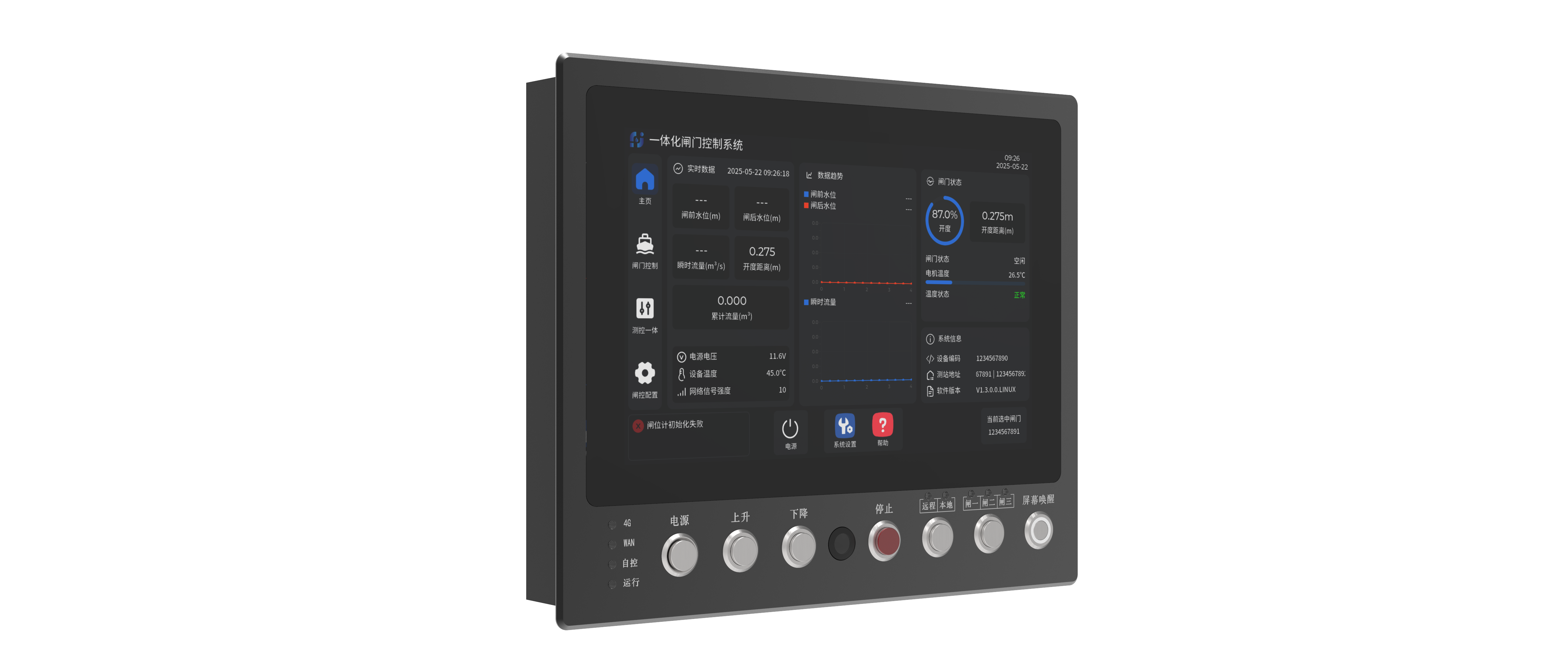

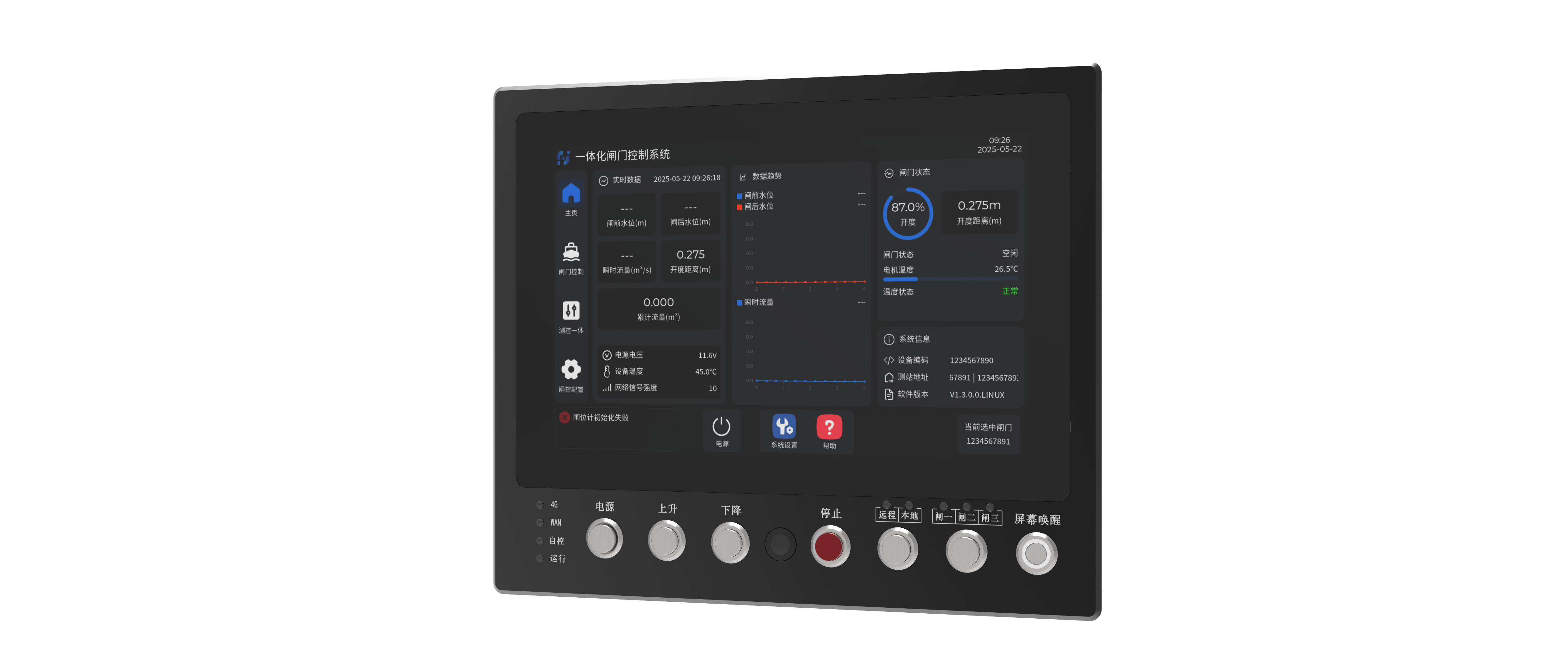

产品系列：L、M、N、ZK

资料下载

产品简介产品特点技术参数安装方式应用领域应用场景

产品简介
—

HJ-DCK产品系列是深圳华聚科仪自主研发的具有自主知识产权的测控一体闸门控制系统。该系统集自动化、智能化、信息化于一体，提供手动、自动闸控控制调节功能，可外接闸前、闸后水位、流量监测传感器设备，提供远程实时数据监测、闸门控制等功能。

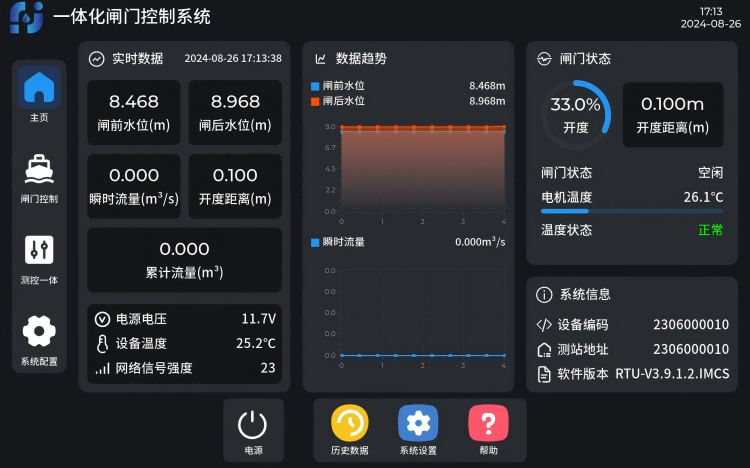

该系统可连接闸前，闸后水位计，流量计，雨量测量传感器，LCD 以及闸门系统。系统内置六种自动测控模式，根据用户选择、配置的测控模式，该系统可自动采集外部传感器设备测量数据，并根据内置的控制逻辑，智能控制闸门的开度，以达到自动控制水位、流量的目的。系统可将本地状态，传感器测量数据以及闸门状态无线传送至远程服务器，结合本公司配套的手机 APP 以及 WEB 平台，实现闸门控制系统的实时监测与控制。

产品特点
—

闸门远程控制：支持多种控制方式，如远程遥控、本地手动、自动控制等，满足不同场景需求；

水情监测：实时采集渠道水位、流量数据，为水资源调度提供数据支持；

设备工况监测：实时监测闸门状态、电机运行参数，确保设备安全运行；

视频监控接入：高清摄像头可通过设备接入网络，实时监控闸门及渠道情况，便于远程调度与管理；

远程通信：支持有线以太网、无线4G网络接入，实现数据的高速传输；

异常报警：支持多种报警配置，在设备故障或数据异常时，系统自动发出报警，保障运行安全；

软件配套：提供WEB平台，手机APP等配套软件，让客户使用无忧。我司还可提供设备端协议接口，方便用户自行开发设备对接平台；

一控多：支持1个闸控箱控制多孔闸，使用灵活；

多种自控模式：内置多种自控模式，可根据水位，流量，时间等要素自动控制闸门开度，满足客户的多种使用场景需求；

语音播报：全程语音播报，方便操作人员了解闸门运行状态。

技术参数
—

闸控系列

型号	RD-300	RD-300-R
外观图
尺寸	215×144×126(mm)
外壳材质	防紫外线ASA
测量范围(m)	15/40m/70m/110m
盲区	20cm（默认）
测量精度	±3mm， ±0.05%FS
分辨率	1mm
角度传感器精度	±0.1 °
雷达天线	平面微带阵列天线
测量持续时间	0-180s可设定
测量间隔	1-18000s可调
雷达频率	24GHz/80GHz
波束角	11 °/8 °
蓝牙调参	蓝牙标准 4.2以上,发射功率 +8dBm,接收灵敏度 -95dBm at0.1%BER
数字接口	RS485(默认）/RS232（选配）/SDI12(选配)/MODBUS协议
模拟输出	4-20mA(可选)
工作温度	-35℃-70℃
存储温度	-40℃-70℃
防护等级	IP68
防雷等级	6KV
工作电压	7-32VDC（默认）5.5-32VDC（可选）
工作电流 (@DC12V	工作模式≤35mA；休眠模式≤1mA	工作模式： ≤40mA 数据上传： ≤60mA 休眠状态： ≤1mA
RTU上传周期	不适用	5分钟-24小时，可设定
无线传输	不适用	4G（默认)/NB-IOT/LORA
发射功率	不适用	≤24dBm
接收灵敏度	不适用	≤110dBm
Sim卡	不适用	内置
天线	不适用	棒状，引线（可选）
无线传输协议	不适用	SL651 (默认)/SZY206/MQTT/其他定制

安装方式
—

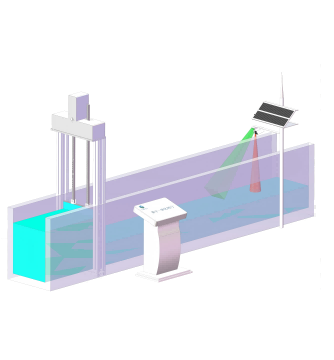

安装示意图

应用领域
—

农林灌溉，工业输配水；

水利工程、城市排水系统、环保与生态工程。

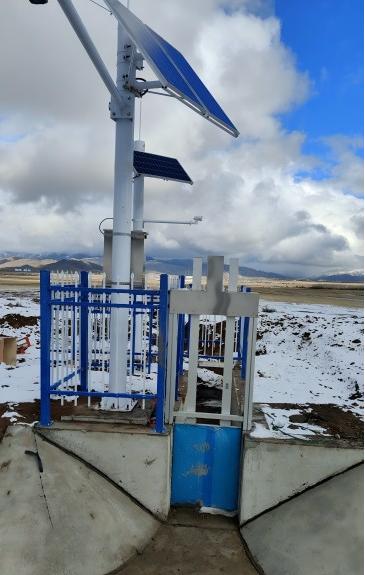

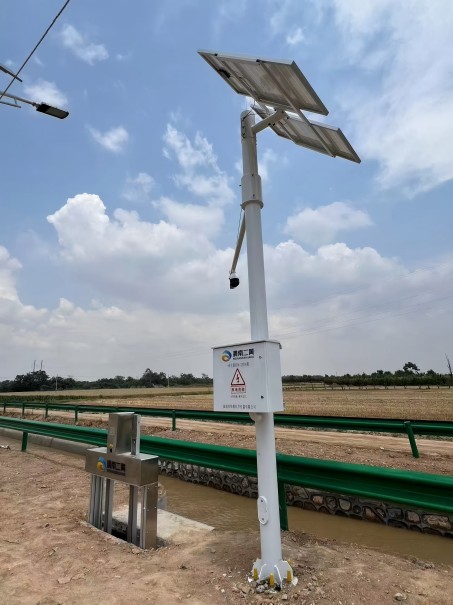

应用场景
—
