在农业水利工程体系中，灌区干渠的流量精准计量直接关系到灌溉效率与水资源合理利用。然而在实际工作中，计量环节面临着诸多挑战，传统解决方案也存在一定局限性：
深圳市华聚科仪自主研发的HJ-UT-B/HJ-UT-F系列开放式多层时差法为此提供了新思路，接下来通过库尔勒和硕县某干渠实际案例，为您详解其应用全流程。
1、需求调研：夯实项目基础
开展开放式时差法计量，需求调研是第一步，通常需要与业主、设计单位、施工商、相关技术团队深入现场，细致记录计量点周边环境，包括：
在本案例中，2024年5月与相关方到现场进行了勘察，实施计量的场景如下：
场景情况：
1，渠道上宽12.4米，底宽2.75米，渠高2.8米；渠道条件良好；

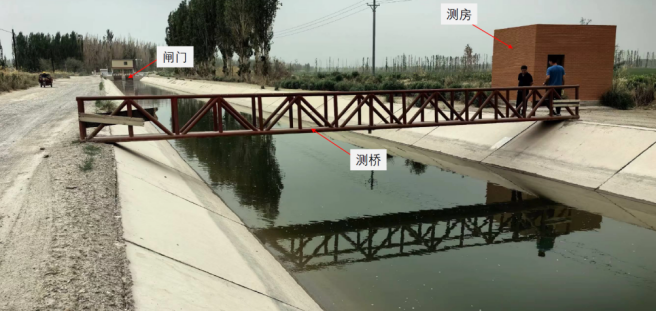

2，设置有测桥1座，测房一栋，上游约100米设置有闸门；
3，水流流态平稳，无淤积，最大水位1.95米，典型1.5米左右；
4，施工停水期极短，业主不希望设置立柱等额外建筑物设施，不能破坏渠壁，希望施工简单快速；
5，希望内置rtu，支持上传数据到业主平台，支持远程维护；
6，计量精度≥95%；
7，数据上传到指定云平台；
2、方案设计：定制专属计量方案
依据调研信息，结合干渠实际场景，制定详细方案，包括：

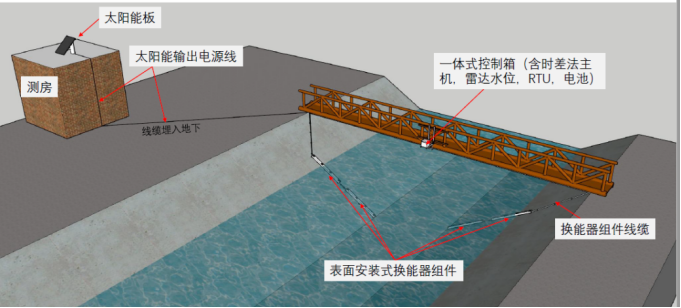

1，整体方案部件组成及安装分布，如下图：
整体方案结合现场有一栋测房的特点，将太阳能供电放置于测房顶部，既有良好的太能接收效果，又避免容易破坏；将时差法主机，雷达水位计，RTU，电池放置于测桥中央，使得连线最短，尤其方便换能器连线，施工简单；
2，线缆连接及防护设计；

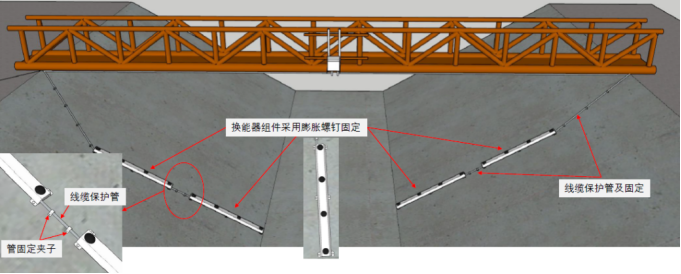

线缆整体采用镀锌管表面固定防护，如下图：

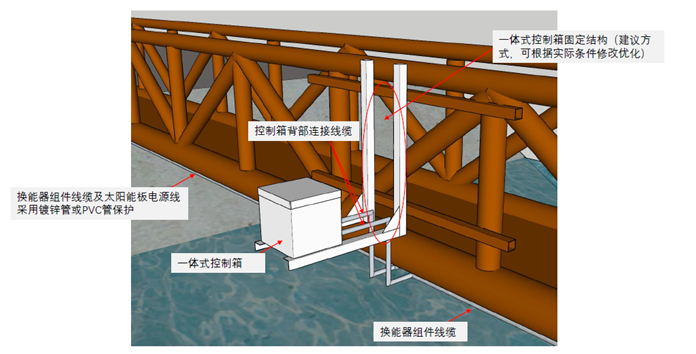

控制箱使用转接结构件，固定在测桥上，线缆通过镀锌管防护后固定于测桥，如下图：
3，详细部件选型及计算；
本案例中主要部件较多，有测量系统：时差法，雷达水位计；有供电系统：电池，太阳能板；有通讯系统：RTU；其中关键的时差法设备，雷达水位计，RTU均为华聚自主开发和生产，部件之间配合连接可靠，减少了不同设备商之间的沟通和匹配风险；
4，换能器声道设计；
声道设计对于精确计量至关重要。
声道的数量和分布，与以下因素有关：

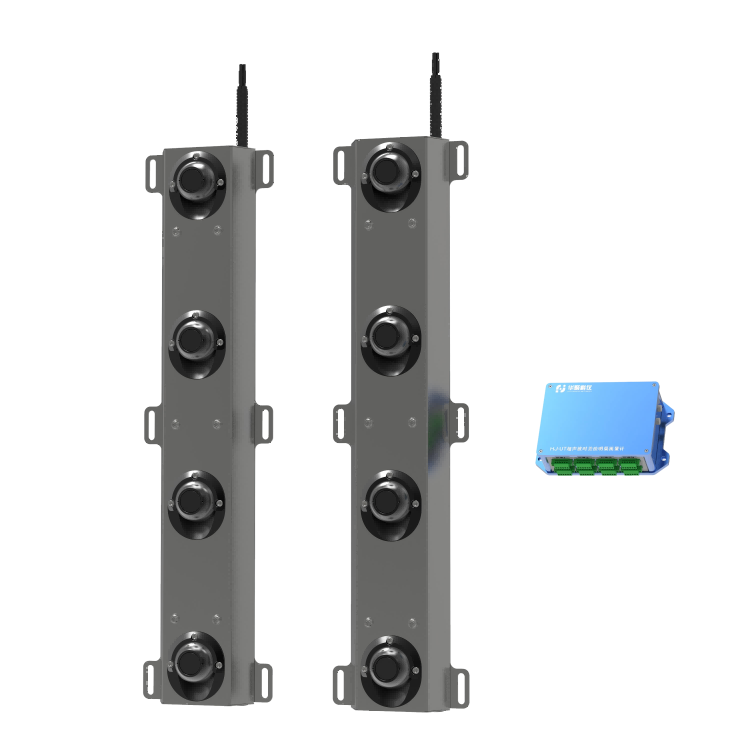

本案例中选用华聚公司HJ-UT-B08S，即8声道表面安装式，500k换能器频率。表面安装式适用于渠最小宽度大于2米的场景，这样表面安装对流态的影响较小，同时表面安装减少了施工工作量，在本案例中比较合适；

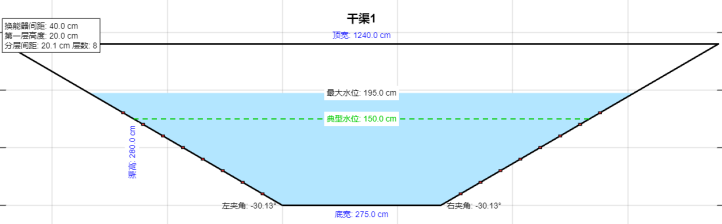

采用华聚开放式设计工具，输入相关信息，就可以1：1直观的查看渠道断面声道布置，层高度，换能器组件规格等；且该工具支持网页版，方便相关人员随时随地评估设计，本方案声道布置如下：
3、实施：高效完成设备安装

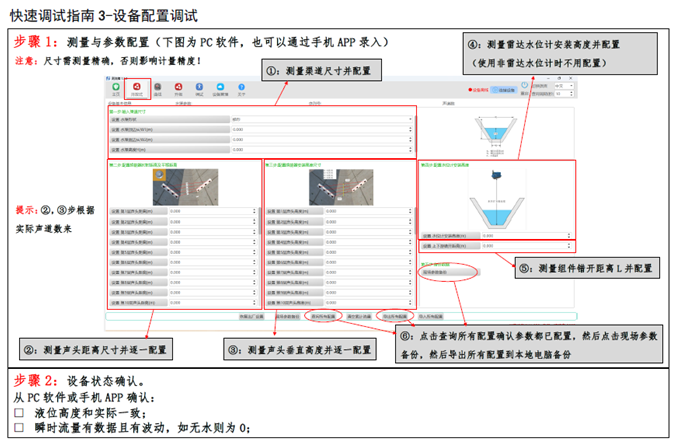

华聚公司全流程支持客户高效、准确安装：
1，安装前线上培训：对于新客户或新施工队伍，华聚公司提供免费的线上培训服务，帮助客户快速掌握安装流程和要点；

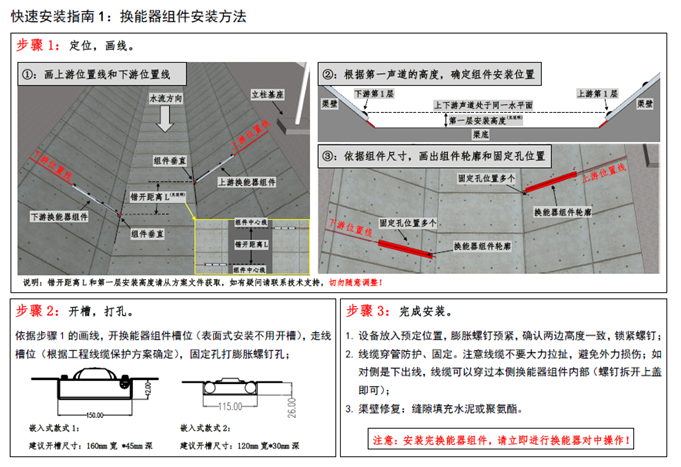

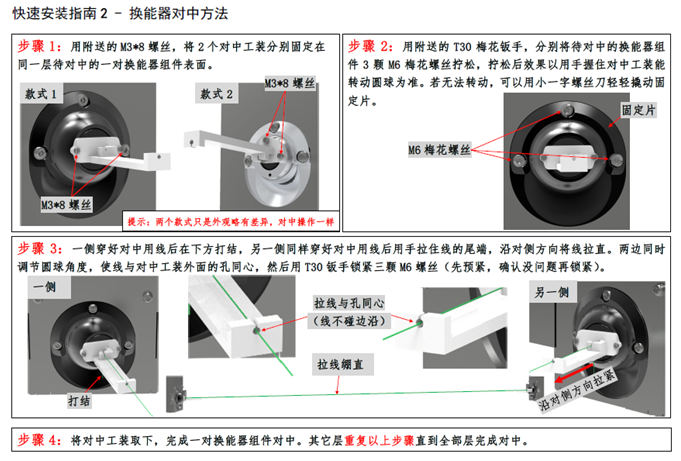

2，包装有“指导”，现场不慌乱：
3，技术支持随时在线：安装过程有疑问，可以随时提供远程，复杂项目或问题可提供现场支持，避免影响项目进度；

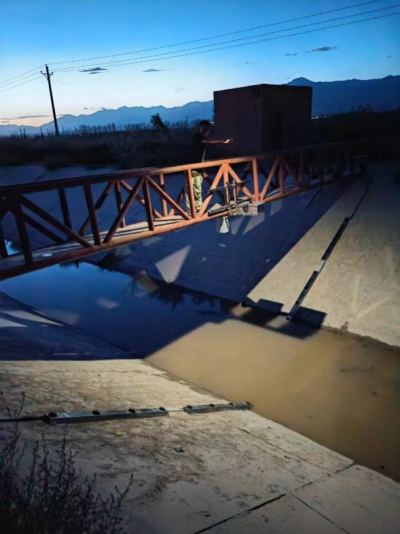

本案例于2024年8月完成安装，经施工方与华聚公司的配合，顺利安装，调试完成：
4、比测：专业验证保障数据可靠
比测是检验设备性能的关键，一般来说比测需具备如下条件：
本案例于2024年10月和2025年5月，客户进行了两次比测，数据如下：

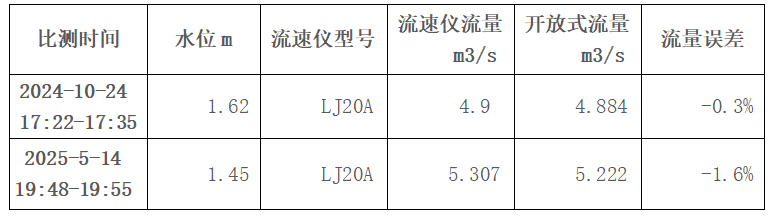

表1：两次比测数据

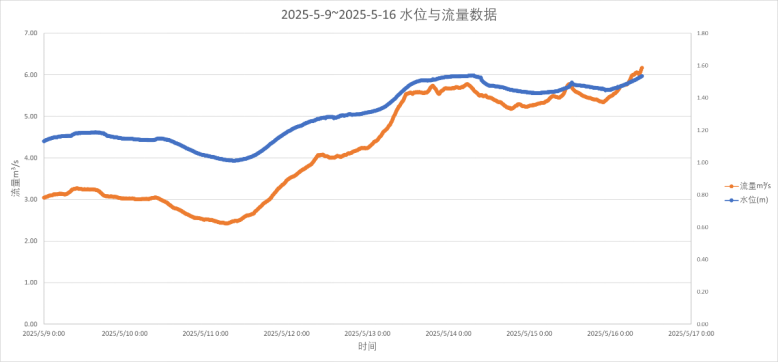

近一周（2025-5-9~2025-5-16）的水位，流量数据曲线如下：
水位和流量数据具有很好的相关性，数据平稳可靠无异常；
时间段内不同水位下，每一层的流速动态情况如下：
从视频中可以看出，水位从低到高，层流速稳定变化，层流速分布符合流体力学分布特征，在此基础上进行流量积分，从原理上保证了流量的精确性。
5、总结
本文通过具体案例，介绍华聚开放式产品在干渠中的实施步骤和结果，展现了华聚开放式多层时差法在灌区干渠的应用价值。
除了干渠应用，华聚时差法产品基于多种形态，包括：
不同形态适合不同场景，满足灌区支渠，斗渠，农渠，以及水利设施中各种应用。
